短網
礦熱爐是一種耗電量巨大的工業電爐。主要由爐殼，爐蓋、爐襯、短網，水冷系統，排煙系統，除塵系統，電極殼，電極壓放及升降系統，上下料系統，把持器，燒穿器，液壓系統，礦熱爐變壓器及各種電器設備等組成。

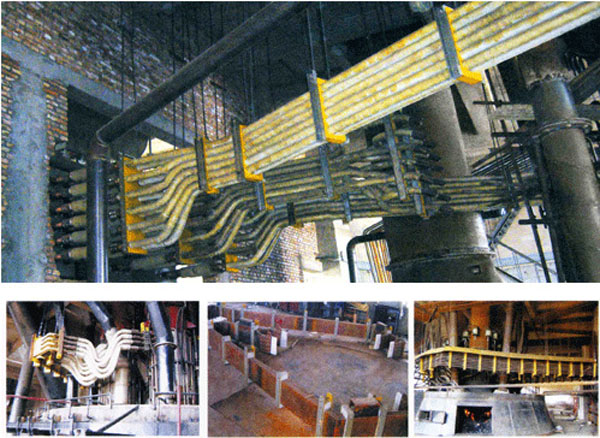

根據礦熱爐的結構特點以及工作特點，礦熱爐的系統電抗的70%是由短網系統產生的，而短網是一個大電流工作的系統，較大電流可以達到上萬安培，因此短網的性能決定了礦熱爐的性能，短網是指變壓器二次出線端到電爐電極的載流體總稱，包括銅排或銅管、軟連接、水冷補償器、水冷電纜及絕緣吊掛裝置和電極。
短網在安裝中應注意以下幾點：
（1）盡量縮短短網長度，適當選擇通過短網導體的電流密度，以減少在短網上損失的電能。
（2）合理布置導線，以減少集膚效應和鄰近效應，從而減少電阻和感抗。為了減少三相供電線路的不平衡，把短網由原來的平面配置改為正三角配置，使第二相高出其他兩相，以減少因第二相短網長度小，阻抗小而產生的不平衡。
（3）盡量減小導體連接和電極夾頭的接觸電阻。
（4）導線與粗大的鋼結構應離得遠一些，這有利于減少短網線路上的阻抗。

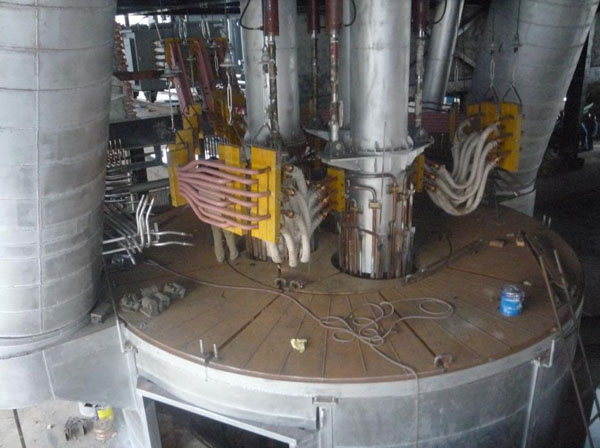

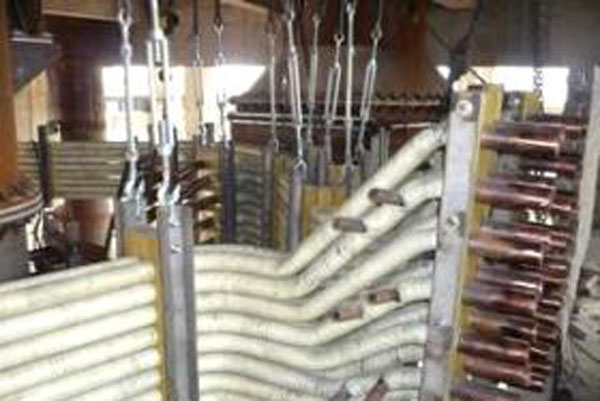

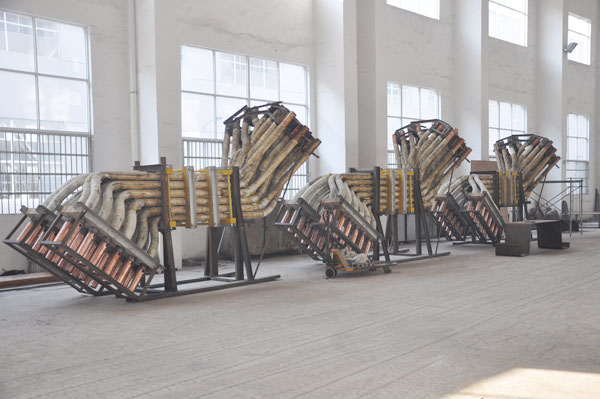

管式結構短網，由銅管組成，可撓部分為水冷電纜。整個系統采用軟水冷卻。這種短網結構具有技術可靠，載流能力強，電氣性能好，重量輕，投資省等優點，同時又是新型把持器系統理想匹配，并且實現變壓器出線端與導電部件電能有效傳遞;，是值得推廣使用的一項實用技術。
根據礦熱爐的結構特點以及工作特點，礦熱爐的系統電抗的70%是由短網系統產生的，而短網是一個大電流工作的系統，較大電流可以達到上萬安培，因此短網的性能決定了礦熱爐的性能，短網是指變壓器二次出線端到電爐電極的載流體總稱，包括銅排或銅管、軟連接、水冷補償器、水冷電纜及絕緣吊掛裝置和電極。
短網在安裝中應注意以下幾點：
（1）盡量縮短短網長度，適當選擇通過短網導體的電流密度，以減少在短網上損失的電能。
（2）合理布置導線，以減少集膚效應和鄰近效應，從而減少電阻和感抗。為了減少三相供電線路的不平衡，把短網由原來的平面配置改為正三角配置，使第二相高出其他兩相，以減少因第二相短網長度小，阻抗小而產生的不平衡。
（3）盡量減小導體連接和電極夾頭的接觸電阻。
（4）導線與粗大的鋼結構應離得遠一些，這有利于減少短網線路上的阻抗。
管式結構短網，由銅管組成，可撓部分為水冷電纜。整個系統采用軟水冷卻。這種短網結構具有技術可靠，載流能力強，電氣性能好，重量輕，投資省等優點，同時又是新型把持器系統理想匹配，并且實現變壓器出線端與導電部件電能有效傳遞;，是值得推廣使用的一項實用技術。
短網

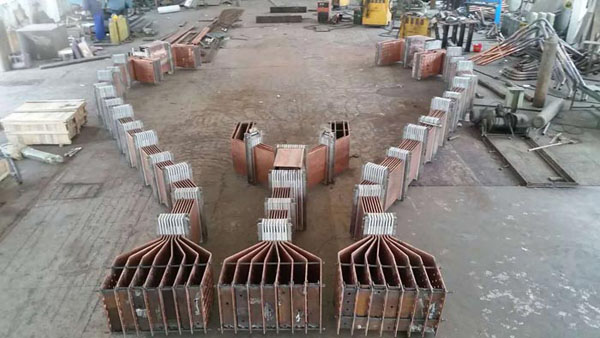

銅排短網
