組合式把持器電極技術由挪威埃肯公司開發，上個世紀九十年代我國首先在電石爐上引進該項技術。企業通過對該技術消化吸收及不斷完善，組合式把持器電極技術的優點日益顯現出來，近年來在大中型礦熱爐新建、擴建中被廣泛采用。與傳統的錐環、銅瓦電極相比主要有以下特點：
 1）導電的接觸元件與電極殼筋板接觸壓力恒定，工作時不刺火打弧。
 2）接觸元件與電極的升降和壓放有機組合，裝置結構緊湊、故障率低，實現帶電壓放電極。
3）運行過程中電極殼不變形，電極培燒均勻，減少了電極的斷損事故。
4）饋電銅管與各部件之間采用銀焊焊接，各接點連接牢固，整體導電性能良好。
5）接觸元件由通水的底部環和不銹鋼護屏保護，避開高溫粉塵危害，使用壽命長，而且磨損的接觸元件經過修復后可重復使用多次。
6）電極升降與壓放運行平穩，工作時安全可靠，可提高電極的自控水平。
7）電極與爐蓋之間容易密封，便于實現礦熱爐的密閉操作。
8）電機殼結構復雜，需要配備專用的電機殼制作設備，電極殼制作安裝要求較高。
    所述采用組合把持器電極技術，電極的故障率降低，提高了礦熱爐的開動率，具有環保、節能、降耗的多重功效，有利于提高礦熱爐生產的整體技術水平。但是相對傳統形式礦熱爐它的一次性投資較高，需要配備專用的電極殼制作設備。裝置組成及說明

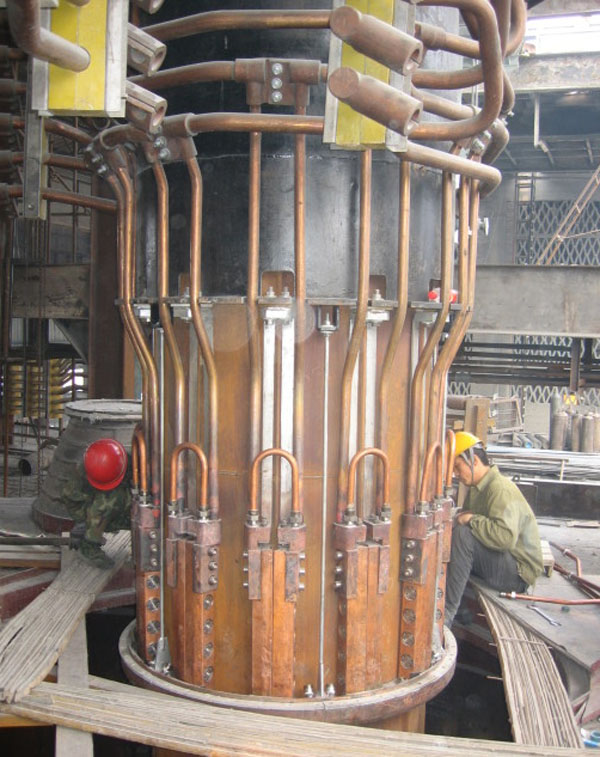

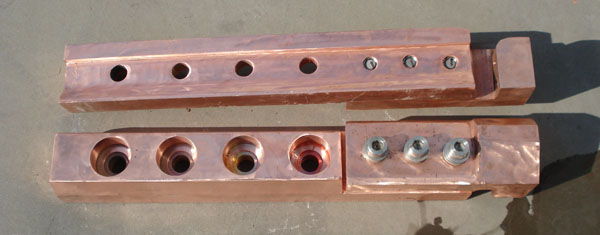

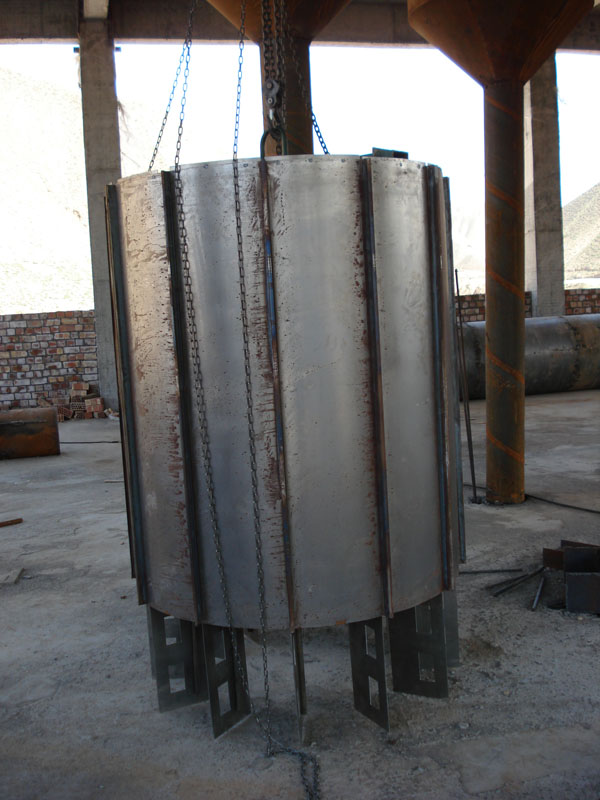

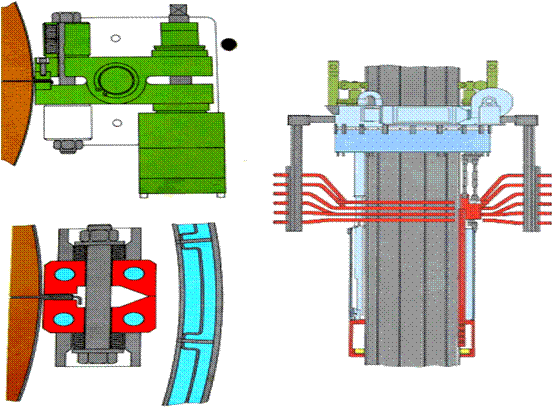

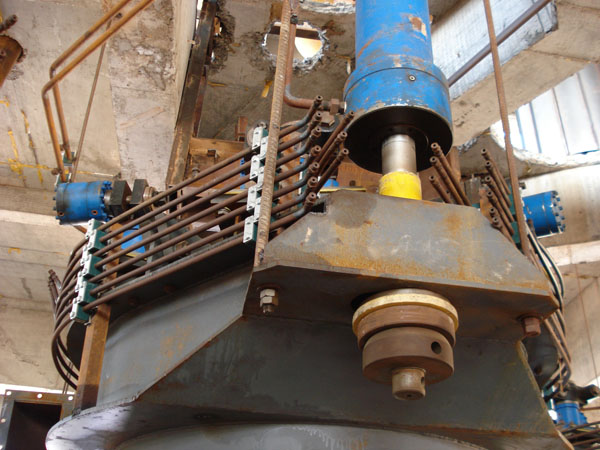

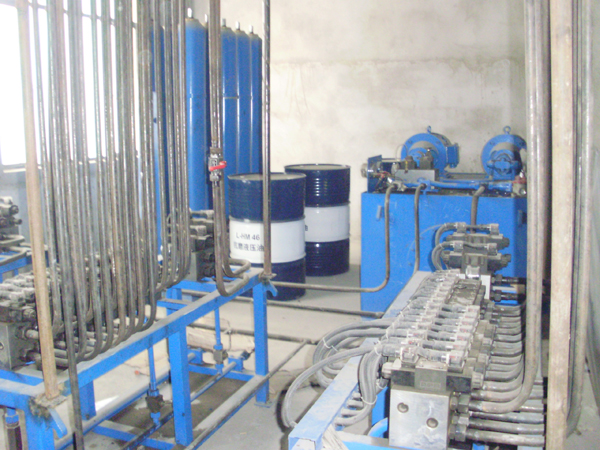

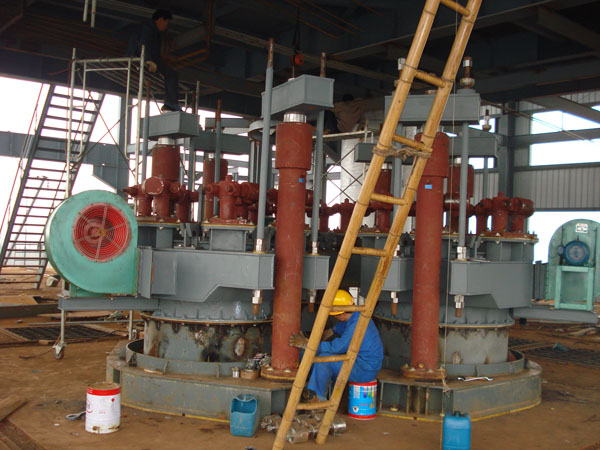

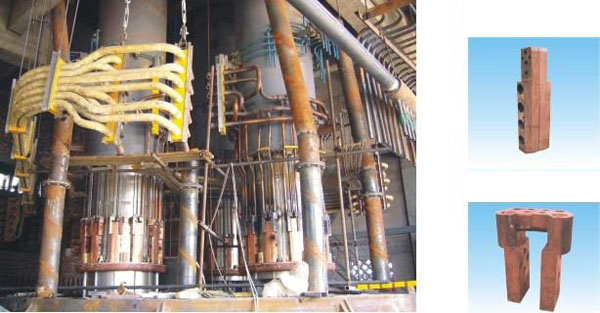

    組合把持器電極主要由上下電極外套、電極殼、接觸元件、底部環、保護屏、饋電管、電極冷熱風裝置、電極水路、電極壓放裝置、事故夾鉗、升降立缸等部件組成。上部電極外套端面組裝電極壓放裝置以及事故夾鉗，側面裝配電極冷、熱風裝置。下部電極外套固定電極水路、饋電管，下端吊掛接觸元件、底部環以及不銹鋼護屏等裝置。電流由變壓器二次出線端經過短網、饋電管、接觸元件、電極輸送到電石爐內。接觸元件靠碟形彈簧張力與電極殼筋板接觸，傳導電流。電極水路用于冷卻底部環和不銹鋼護屏。接觸元件與短網共用一路冷卻水，冷卻水由變壓器連接套進入，經過短網、饋電管進入接觸元件，再由接觸元件經過饋電管、短網、變壓器連接套流出。電極的升降及壓放由液壓裝置的運行來完成。電極升降靠兩側立缸的動作實現，給油時電極升起，泄油時電極下降。電極壓放由加緊壓放油缸控制，正常時電極由加緊油缸上的碟簧張力作用于卡鉗來夾持電極，需要壓放電極時，夾緊油缸給油卡鉗松開電極筋板，接著壓放油缸升起，然后夾緊油缸泄油卡鉗又夾緊電極翅板，加緊壓放油缸順序完成以上動作后，壓放油缸同時給油實現電極的壓放。每次電極壓放20mm。單臺礦熱爐電極設備主要部件1底部環T2 3套×3  2接觸元件T2 3套×3 3連接塊T2 3套×3   4調整螺栓不銹鋼3套×3   5護屏不銹鋼3套×3  6絕緣樹脂3套×3 7接觸元件吊架不銹鋼3套×3  8電極水管組合3套×3   9饋電管T2 3套×3  10連接套筒T2 3套×3  11饋電管連接套T2 3套×3  12饋電管吊架不銹鋼3套×3  13電極送風組合3套×3   14上部電極外套碳鋼3套×3  15下部電極外套碳鋼3套×3   16夾緊壓放油缸組合3套×3  17事故夾鉗碳鋼3套×3  18升降立缸組合3套×3  19附件及其它  3套×3   效益測算以25.5MVA電石爐的電石生產為計算依據，按年生產電石4.5萬噸、年生產330日為測算依據。從提高電石爐開動率增加電石產量、減少電耗、減少備品備件消耗、增加設備制作費用幾個方面測算：采用組合把持器電極使電石爐開動率提高：5%每噸電石節電：
100KWh電極殼制作費用提高增加電石成本：
10元/噸備品備件及維修費用減少：
55萬元/年每噸電石利潤：
300元/噸電費：
0.35元/KWh 電石爐開動率提高每年產生效益：
4.5×5%×300=67.5萬元每年節約電費：
4.5×100×0.35=157.5萬元電極殼增加制作費用：
4.5×10=45萬元每年產生效益：67.5+157.5+55－45=235萬元經測算表明：
改用組合式把持器電極后，一臺25.5MVA電石爐每年可增加效益235萬元。
    與有關科研院所，生產企業合作，有消化，吸收國外先進技術的基礎上，開發了礦熱爐組合把持器，組合式把持器有以下
優點：
1.適用性強，可用于不同功率，不同電極直徑的礦熱爐。
2.與用銅瓦作為導電元件的礦熱爐相比，由于導電元件與電極殼之間采用彈簧加螺栓壓緊，因而接觸電阻優于其它形式的接觸電阻，且不起弧，電流傳遞穩定。
3.由于導電元件采用了密閉設計，因此導電元件不受高溫輻射，其溫升大大低于其它形式的導電元件，導電率顯著提高。
4.由于接觸電阻減小，導電率的提高，加之內水冷，從而使電效率及功率因數明顯提高，節能達5%以上，節材在20%左右。
5.由于結構設計合理，導電元件的使用壽命成倍提高。日常維護費用大大降低，設備開動率明顯提高。

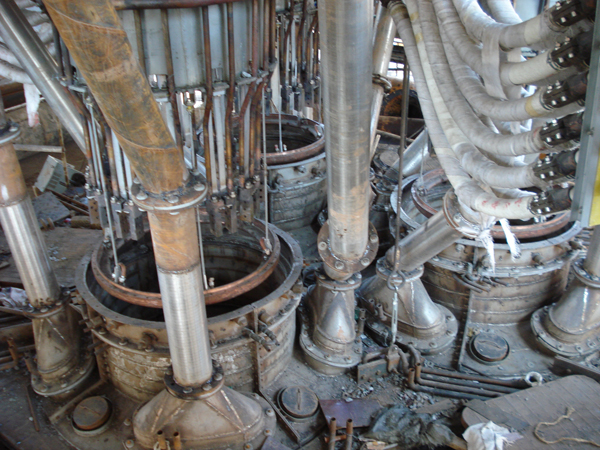

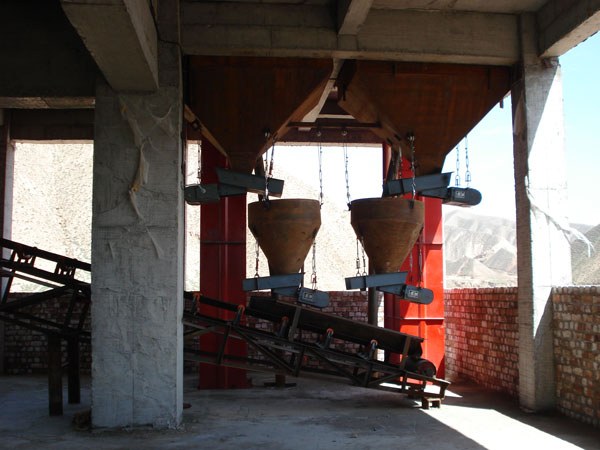

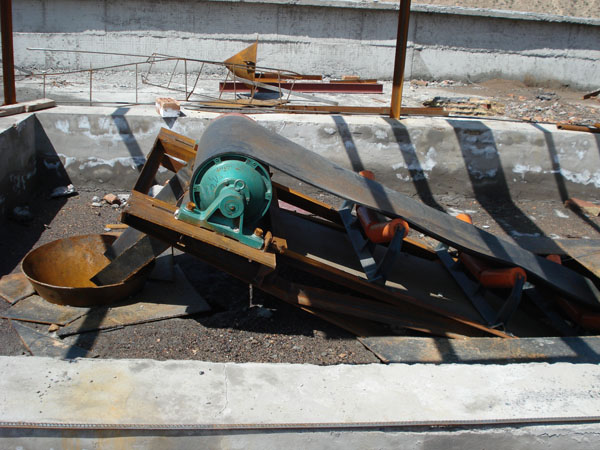

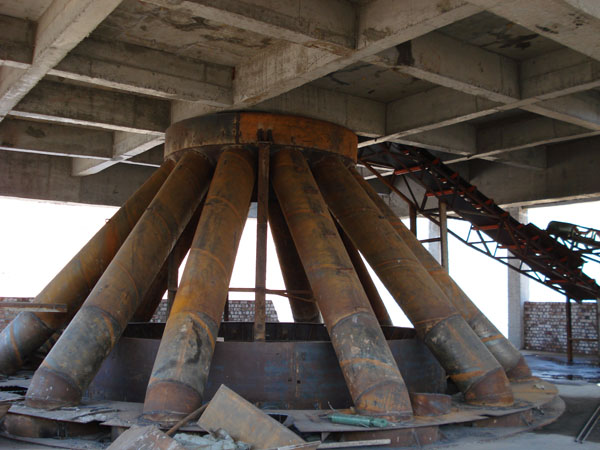

布料系統

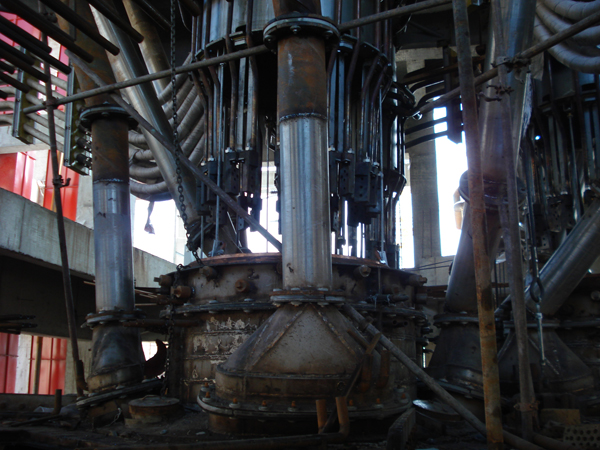

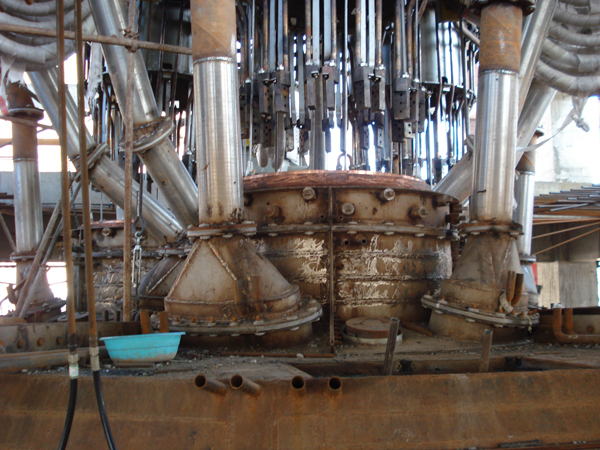

 底部裝置
